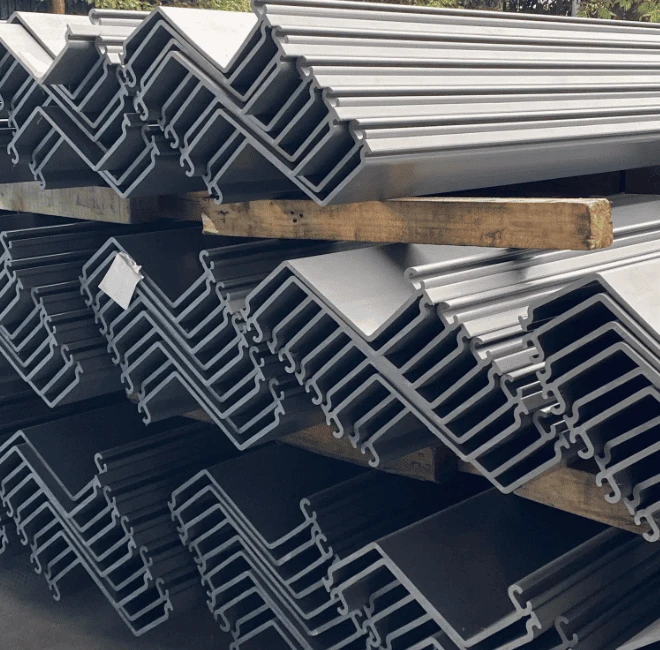

Cerucuk kepingan keluli jenis Z menampilkan bahagian-rentas-berbentuk Z dengan interlock offset, memberikan modulus bahagian dan kapasiti lentur yang lebih tinggi daripada cerucuk jenis U-. Oleh kerana penyambung kunci sipi -berperingkat diimbangi daripada paksi neutral, tegasan diagihkan dengan lebih sekata supaya dinding yang saling mengunci padat menghasilkan kekakuan besar di bawah tanah sisi tinggi dan tekanan air - sebab itu profil ini lebih disukai untuk-skala besar tetap tepian air dan penahan asas dalam.
Di Gnee kami membekalkan siri SPZ daripada SPZ12 ke SPZ48 dalam gred SY295, SY390 dan S355-47 kepada JIS A 5528 / A 5523 dan EN 10248, dipotong atau dipasangkan dengan lukisan bar anda, dengan sijil ujian kilang dan pemeriksaan setiap bahagian ketiga- pilihan. Kami menyokong pemilihan bahagian, konfigurasi pasangan, perlindungan permukaan dan pembungkusan pengangkutan laut, memetik harga dalam masa 24 jam.
Spesifikasi Cerucuk Kepingan Keluli Z Jenis
| item | Perincian |
|---|---|
| produk | Cerucuk kepingan keluli (Jenis-Z) |
| Standard | JIS A 5523 / JIS A 5528 |
| bahan | SY295 / SY390 / S355 (J0 / K2 setara) |
| Rawatan permukaan | Bare · dicat hitam (salutan varnis) · panas-dip galvanized |
| Perkhidmatan pemprosesan | Membengkok, mengimpal, menyah gegelung, memotong, menebuk (lubang angkat) |
| Pemeriksaan | Pemeriksaan pelanggan atau pemeriksaan-pihak ketiga (SGS/BV/COTECNA) |
| Sijil | Pengurusan kualiti ISO 9001; MTC mengikut standard yang dipilih |
| Panjang | Tersuai, potong ke lukisan bar anda |
Prestasi Kejuruteraan & Nota Reka Bentuk
Bahagian ini menerangkan cara profil Z menentang tekanan bumi dan air dalam dan cara jalinan sipinya diperiksa, supaya anda boleh menentukan bahagian SPZ dengan yakin.
Sipi, sisi-saling berperingkatSambungan - diimbangi daripada paksi neutral menyebarkan tegasan secara sama rata, membangunkan modulus bahagian yang lebih besar dan dinding yang lebih tegar daripada cerucuk U yang mempunyai berat yang serupa.
Kapasiti lenturan yang lebih tinggi- modulus bahagian yang lebih besar membawa beban sisi yang lebih tinggi, sesuai dengan penggalian dalam dan dinding tepi air tugas berat-kekal kekal.
Penutupan kedap air yang ketat- padat berperingkat padat mengurangkan resapan di bawah permukaan air yang tinggi dan dalam kerja air laut.
Profil cekap ruang-- bahagian dinding-nipis memotong lebar asas yang diduduki, meningkatkan penggunaan tanah di tapak yang sempit.
Piawaian reka bentuk- cerucuk setiap JIS A 5528 / A 5523, EN 10248 atau ASTM A328; reka bentuk dinding mengikut kod wilayah projek.
Piawaian reka bentuk yang berkenaan:JIS A 5528 / A 5523 · EN 10248 · ASTM A328/A328M untuk cerucuk; reka bentuk dinding mengikut kod tempatan projek.
Kelebihan Teras Cerucuk Keluli Jenis Z
Prestasi lenturan tinggi:Modulus bahagian yang lebih besar menanggung beban sisi yang lebih tinggi, sesuai untuk penggalian dalam dan kerja tugas berat-kekal.
Kedap air yang baik:Jalinan berperingkat muat rapat untuk mengurangkan resapan di bawah permukaan air tinggi & persekitaran air laut.
Reka letak penjimatan ruang-:Struktur dinding nipis mengurangkan ruang asas yang diduduki, meningkatkan kadar penggunaan tanah.
Harta boleh kitar semula:Boleh diekstrak selepas pembinaan untuk kegunaan berulang untuk mengurangkan keseluruhan pelaburan projek.
Antikarat-tersuai:Kemasan bergalvani cat atau panas-dip tersedia untuk keadaan kerja menghakis marin.
Aplikasi Cerucuk Lembaran Keluli Z Jenis

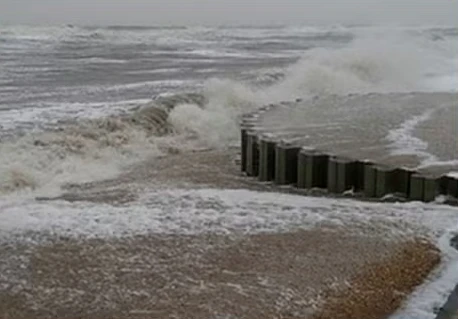

Kejuruteraan Pelabuhan & Marin:Sekat dok kekal, tembok laut, pemecah ombak, perlindungan bank tebus guna tanah.

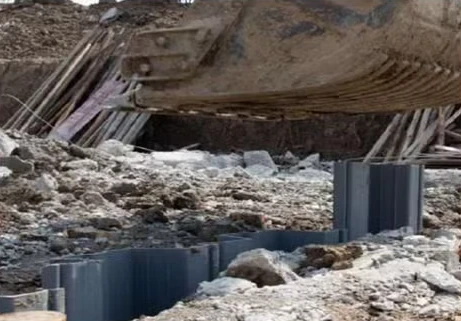

Perbandaran & Pembinaan:Sokongan lubang asas dalam bertingkat tinggi-tinggi, sokongan galeri paip komprehensif bawah tanah.

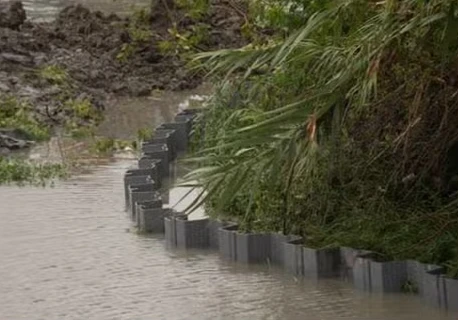

Penjimatan Air:Tetulang tambak sungai kekal, perlindungan cerun takungan, empangan besar.
Jalan & Jambatan:Penahan asas jeti dalam, kejuruteraan-sungai.

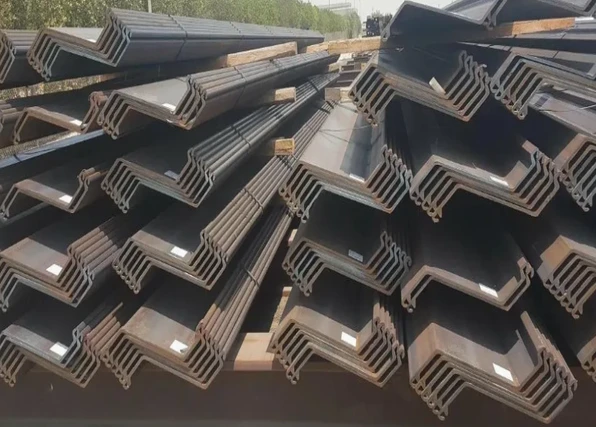

Saiz Cerucuk Kepingan Keluli Z Jenis
| Spesifikasi | Lebar (mm) |
tinggi (mm) |
tebal t (mm) |
Tebal s (mm) |
Berat badan (kg/m) |
| SPZ12 | 700 | 314 | 8.5 | 8.5 | 67.7 |
| SPZ13 | 700 | 315 | 9.5 | 9.5 | 74 |
| SPZ14 | 700 | 316 | 10.5 | 10.5 | 80.3 |
| SPZ17 | 700 | 420 | 8.5 | 8.5 | 73.1 |
| SPZ18 | 700 | 418 | 9.10 | 9.10 | 76.9 |
| SPZ19 | 700 | 421 | 9.5 | 9.5 | 80.0 |
| SPZ20 | 700 | 421 | 10.0 | 10.0 | 83.5 |
| SPZ24 | 700 | 459 | 11.2 | 11.2 | 95.7 |
| SPZ26 | 700 | 459 | 12.3 | 12.3 | 103.3 |
| SPZ28 | 700 | 461 | 13.2 | 13.2 | 110.0 |
| SPZ36 | 700 | 499 | 15.0 | 11.2 | 118.6 |
| SPZ38 | 700 | 500 | 16.0 | 12.2 | 126.4 |
| SPZ25 | 630 | 426 | 12.0 | 11.2 | 91.5 |
| SPZ48 | 580 | 481 | 19.1 | 15.1 | 140.2 |
Pembungkusan & Pengangkutan
| item | Perincian |
|---|---|
| Pembungkusan | Bujang atau pasangan yang dikimpal digabungkan mengikut bahagian, lubang angkat dan tepi berkunci dilindungi daripada kerosakan transit. |

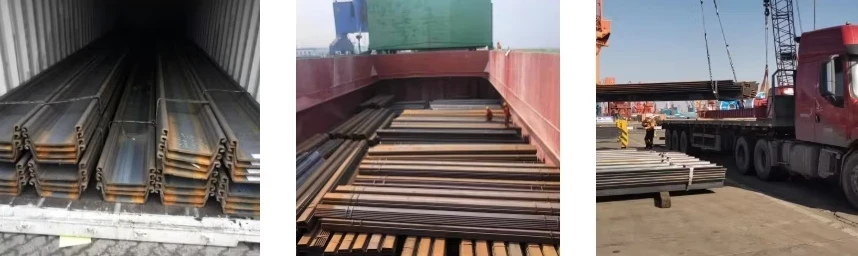

| Pengangkutan | Buka-bekas atas, rata-rak atau pukal-pemuatan kapal yang direka bentuk mengikut panjang bar; longgokan panjang dirancang untuk stow laut yang stabil. |
| Masa utama | Stok 5–7 hari; pesanan kilang 15–30 hari. |
| Menanda | Bahagian (SPZ), gred keluli, panjang dan tanda berkas setiap lukisan bar. |
| Dokumen dihantar | Senarai pembungkusan, invois, MTC, laporan pemeriksaan dan carta bahagian SPZ. |
Soalan Lazim:
Apakah yang dimaksudkan dengan "kunci sipi" pada cerucuk jenis Z-dan mengapa ia penting?
Pada longgokan Z, sambungan kunci berperingkat -diimbangi daripada paksi neutral bahagian, jadi lenturan dibawa ke atas web yang lebih penuh dan lebih dalam. Susunan sipi itu menyebarkan tegasan dengan lebih sekata dan membolehkan dinding Z mengembangkan modulus bahagian yang lebih besar dan dinding yang lebih tegar daripada cerucuk U dengan berat keluli yang sama.
Gred keluli yang manakah tersedia untuk cerucuk kepingan jenis Z-?
SY295 dan SY390 ialah gred WP standard, dengan setara struktur S355-J0 / 355-K2 dan gred yang lebih tinggi atas permintaan; kimia dan mekanikal diberikan pada MTC, dan pemeriksaan SGS/BV/COTECNA pihak ketiga tersedia.
Apakah piawaian cerucuk jenis Z{0}}yang dibekalkan?
JIS A 5528 / A 5523 dan EN 10248 adalah standard, dengan ASTM A328/A328M atas permintaan. Bahagian mengikut carta bar SPZ dan dimensi disahkan terhadap lukisan itu sebelum penghantaran.
Bolehkah timbunan Z yang panjang dihantar, dan bagaimana ia dibungkus?
ya. Bar dihimpun mengikut bahagian dan ditandakan dengan panjang untuk-bekas atas terbuka,-rak atau pukal-pemuatan kapal, dengan lubang angkat dan tepi bersambung dilindungi. Panjang dirancang supaya bekas dan penutup kapal kekal utuh.
Adakah anda membekalkan cerucuk Z tunggal, atau sebagai pasangan yang dikimpal?
Kedua-duanya. Bar tunggal adalah standard; pasangan yang dikimpal atau dikelim meluaskan panel, memotong jalinan per meter dan mengangkat sesak air pada dinding penahan dalam dan air-. Beritahu kami susun atur tukul dan dinding dan kami membekalkan borang yang betul.
Di manakah cerucuk Z ini digunakan terutamanya?
Kerja pelabuhan dan marin kekal, lubang asas dalam, tambak sungai dan empangan besar - profil-modulus Z tinggi sesuai dengan dinding penahan air tetap dan dalam-dalam yang memerlukan dinding kebocoran yang lebih kaku,{3}}rendah.
